Поручни с бумагодержателями

Поручни с бумагодержателями — это опорные конструкции для санузлов маломобильных групп населения, в которые интегрирован держатель туалетной бумаги. Оба функциональных элемента выполнены как единое изделие: держатель бумаги располагается на трубе поручня или на его торцевом элементе и не требует отдельной точки крепления к стене.

Такое решение актуально прежде всего для санузлов ограниченной площади, где каждая точка монтажа на стене имеет значение. В стандартной кабинке для маломобильных пользователей поручень и бумагодержатель устанавливаются рядом — их объединение в одно изделие сокращает число отверстий в плитке, упрощает монтаж и обеспечивает фиксированное взаимное расположение обоих элементов.

Где размещается бумагодержатель на поручне

Расположение держателя бумаги на конструкции поручня зависит от типа изделия и планировки кабинки.

Наиболее распространённый вариант — держатель на торцевом элементе горизонтальной трубы. Торцевая заглушка трубы заменяется функциональным элементом с осью для рулона. Держатель оказывается перед пользователем в положении сидя на унитазе и доступен без наклона и изменения позы.

Второй вариант — держатель на вертикальном элементе Г-образного или П-образного поручня. Ось для рулона крепится к вертикальной трубе на высоте, обеспечивающей удобный доступ. Этот вариант применяется, когда горизонтальный торец трубы недоступен по планировке или занят другим элементом.

Третий вариант — отдельная консоль с держателем, закреплённая на горизонтальной трубе поручня хомутом или резьбовым соединением. Позиция держателя вдоль трубы регулируется при монтаже.

Конструктивные типы поручней с бумагодержателями

По конструкции несущей части поручни с бумагодержателями делятся на те же типы, что и обычные поручни.

Прямые горизонтальные — монтируются вдоль боковой стены кабинки параллельно полу. Держатель бумаги интегрирован в торцевой элемент или на консоли вдоль трубы. Применяются у унитаза с одной или двух сторон.

Г-образные — объединяют горизонтальный и вертикальный элементы. Горизонтальный элемент обеспечивает опору при боковом перемещении, вертикальный — при вставании. Держатель бумаги располагается на горизонтальном торце или на вертикальной части.

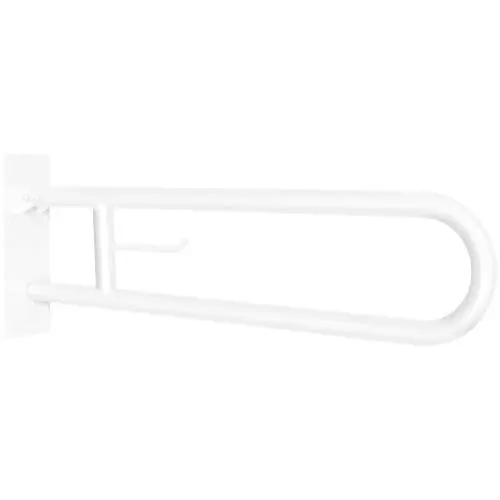

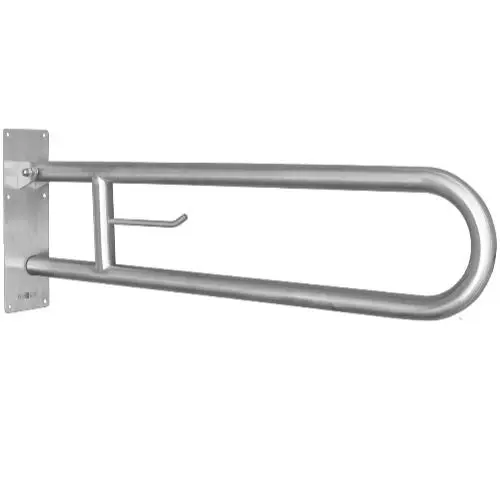

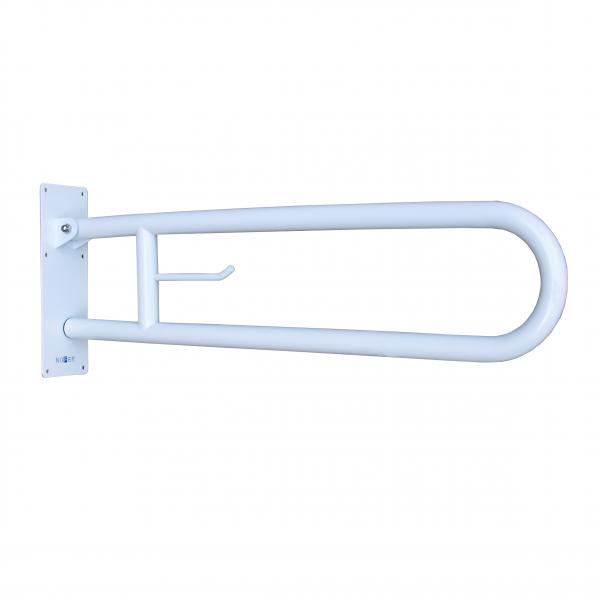

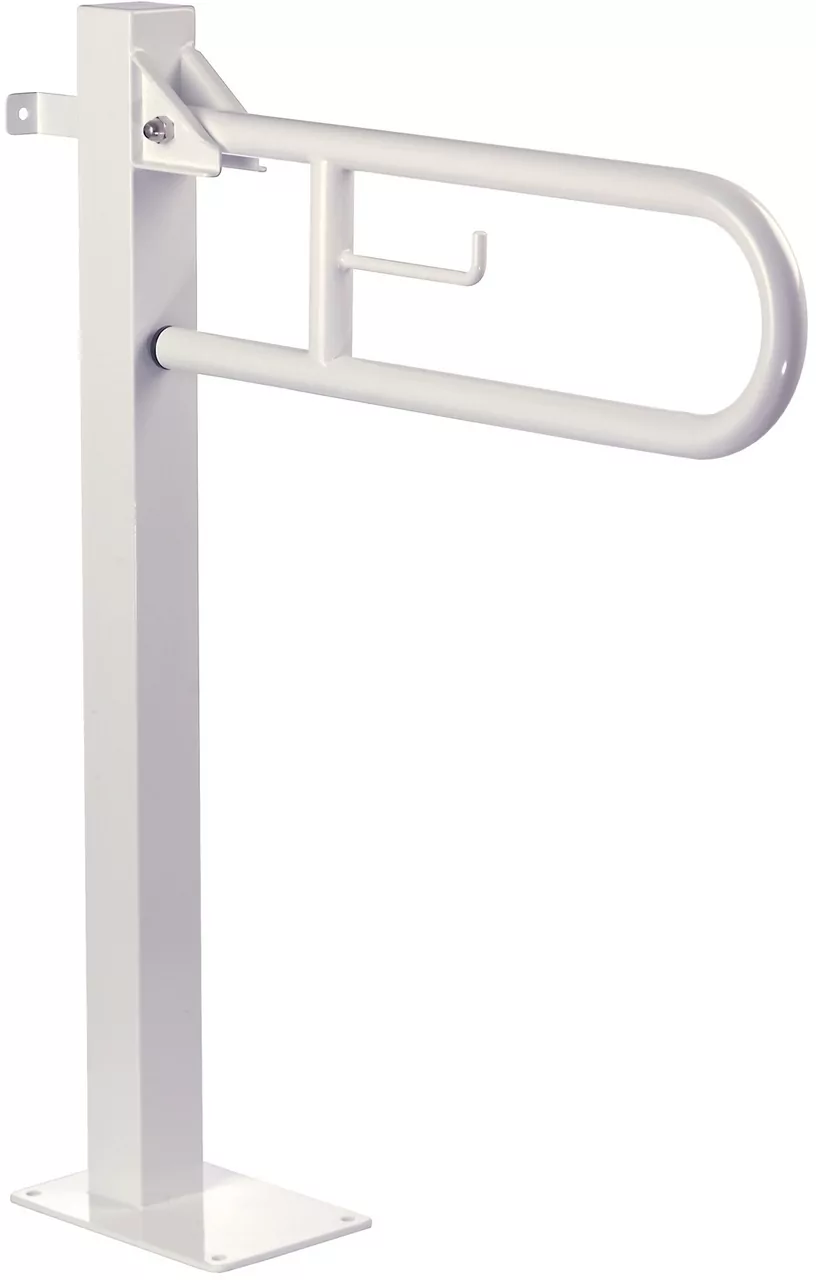

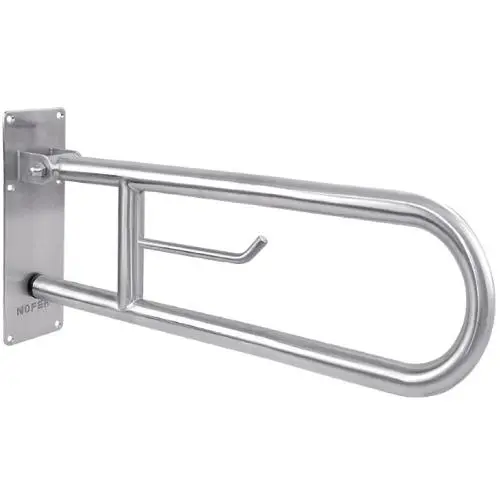

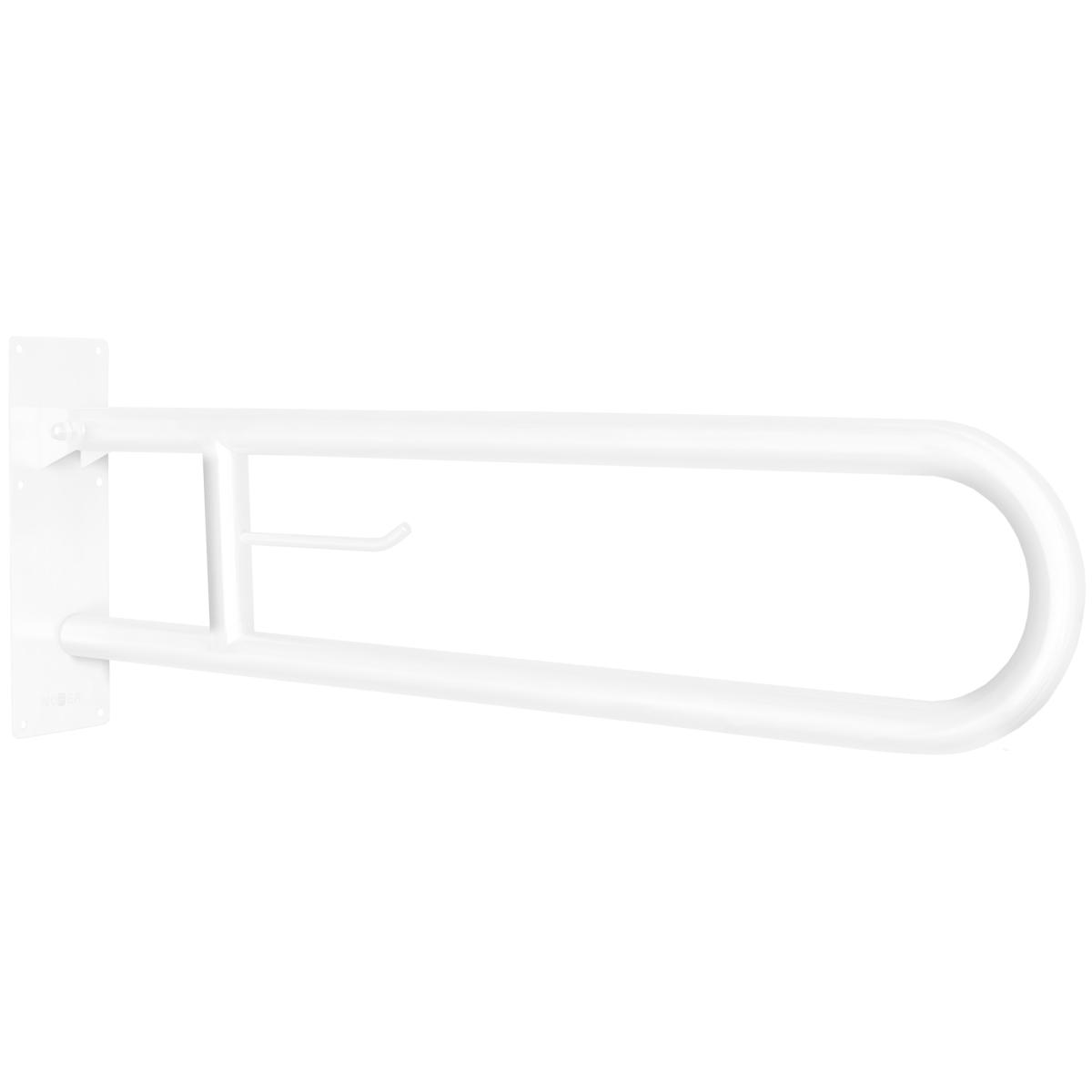

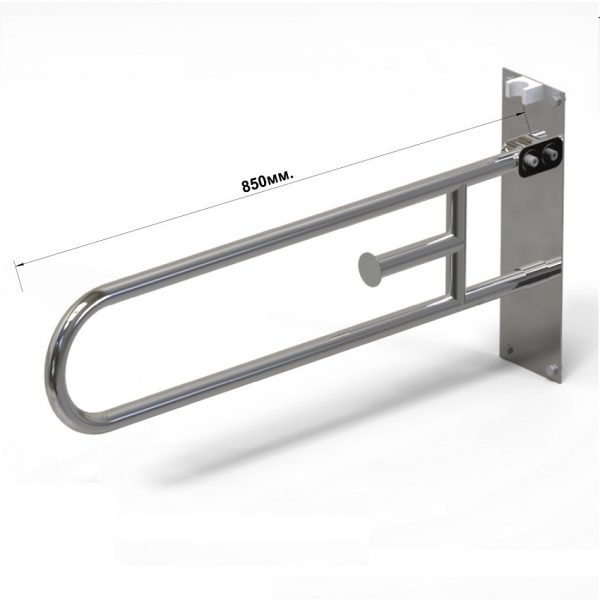

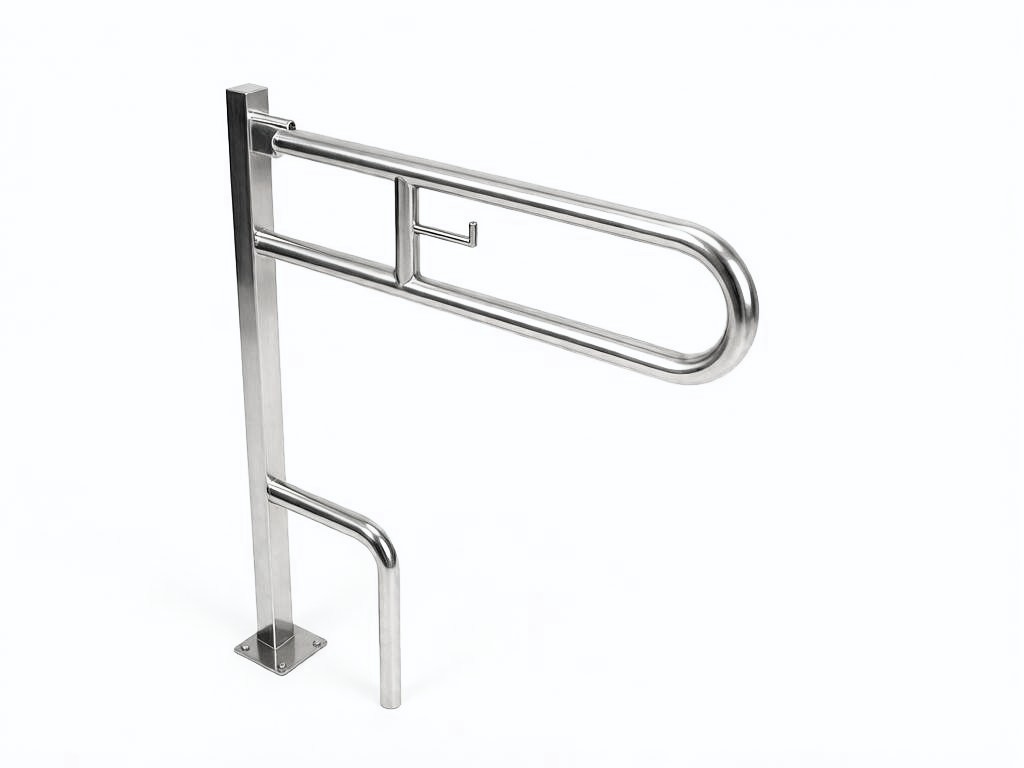

Откидные с бумагодержателем — горизонтальная труба поднимается в убранное положение, держатель бумаги при этом также уходит вверх вместе с поручнем. В рабочем положении оба элемента фиксируются одновременно. Применяются в санузлах общего пользования, где прибором пользуются разные категории посетителей.

Требования к расположению бумагодержателя

СП 59.13330 регламентирует доступность элементов оборудования кабинки для маломобильных пользователей. Держатель туалетной бумаги должен быть доступен пользователю в положении сидя на унитазе без значительного наклона корпуса и без изменения позы.

При использовании поручня с бумагодержателем взаимное расположение опорного элемента и держателя бумаги определяется конструкцией изделия и фиксируется при производстве. Это исключает ошибки при раздельном монтаже двух элементов, когда держатель бумаги оказывается вне зоны досягаемости пользователя.

Материалы и исполнение

Поручни с бумагодержателями выпускаются в тех же материалах, что и другие поручни для санузлов МГН.

Нержавеющая сталь

Нержавеющая сталь — основной материал для объектов с высокой интенсивностью эксплуатации. Труба и элементы держателя бумаги изготовлены из одного материала, что обеспечивает визуальное единство изделия. Поверхность выпускается в полированном и матовом исполнении. Устойчива к моющим и дезинфицирующим средствам.

Алюминий с анодированием

Алюминиевые конструкции легче стальных, поверхность анодируется в широкой палитре цветов. Применяются на объектах, где цветовое решение оборудования санузла соответствует общей концепции отделки.

Комбинированные исполнения

Ряд изделий сочетает металлическую трубу поручня с пластиковым корпусом держателя бумаги. Пластиковый корпус может быть оснащён крышкой, защищающей рулон от намокания в душевых зонах или в помещениях с повышенной влажностью.

Диаметр трубы поручня — 32–38 мм в соответствии с требованиями СП 59.13330.

Монтаж поручней с бумагодержателями

Монтаж выполняется после финишной отделки стен. Количество точек крепления к стене меньше, чем при раздельной установке поручня и держателя бумаги, что сокращает объём сверлильных работ в плитке.

Последовательность монтажа:

• Разметка точек крепления фланцев по уровню с соблюдением нормативной высоты горизонтального элемента — 700–750 мм от чистого пола
• Сверление отверстий под крепёж без удара в зоне плитки
• Установка дюбелей под расчётную нагрузку
• Крепление фланцев к стене
• Установка поручня на фланцы и фиксация
• Проверка положения держателя бумаги — доступность из положения сидя на унитазе
• Установка декоративных заглушек
• Нагрузочный тест

На каркасных и гипсокартонных перегородках монтаж выполняется через закладные элементы, установленные до финишной отделки.

Обслуживание в процессе эксплуатации

Труба поручня и элементы держателя бумаги протираются при плановой уборке санузла. Для нержавеющей стали исключаются абразивные средства. Пластиковый корпус держателя при наличии протирается отдельно — пластик может реагировать на концентрированные дезинфицирующие средства, поэтому при уборке используются средства, совместимые с материалом корпуса.

Ось для рулона и механизм фиксации рулона периодически осматриваются. У держателей с крышкой проверяется исправность петли и фиксатора крышки. Крепёжные болты фланцев периодически подтягиваются.

Замена рулона туалетной бумаги выполняется без инструментов: рулон снимается с оси или извлекается через открытый торец держателя, новый рулон устанавливается на место.
