Блоки питания и трансформаторы

Автоматические (сенсорные) смесители, а также писсуары и душевые системы с электронным управлением требуют электропитания для работы инфракрасных датчиков и электромагнитных клапанов. Наряду с автономным питанием от батарей, широко применяются стационарные блоки питания, подключаемые к сети переменного тока. Блоки питания для смесителей преобразуют сетевое напряжение 220 В в безопасное низкое напряжение, необходимое для электроники, и позволяют запитать одновременно несколько приборов, что особенно актуально при оснащении объектов с большим количеством сантехнического оборудования.

Назначение и область применения

Блоки питания выполняют функцию преобразования напряжения и обеспечивают стабильную работу электронных компонентов смесителя.

Основные области применения:

• сенсорные смесители для раковин и кухонь
• автоматические писсуары
• смывные устройства для унитазов с электронным управлением
• душевые системы с сенсорными и термостатическими модулями

Использование сетевого блока питания предпочтительнее батарей в местах с высокой интенсивностью использования, так как исключает необходимость регулярной замены элементов питания и обеспечивает бесперебойную работу оборудования.

Выходное напряжение

Различные модели смесителей могут требовать разное напряжение питания. Наиболее распространенные значения:

• 12 В переменного или постоянного тока – часто используется в смесителях европейских производителей
• 24 В постоянного тока – распространенный стандарт для многих автоматических смесителей, писсуаров и смывных устройств
• 9 В постоянного тока – применяется в некоторых моделях сенсорных смесителей

Некоторые смесители могут иметь комбинированное питание: основной режим работы от сети, а при отключении электричества автоматическое переключение на резервное питание от батареи.

Мощность и нагрузочная способность

Мощность блока питания определяет, сколько устройств можно к нему подключить. Потребляемая мощность одного смесителя невелика и обычно составляет несколько вольт-ампер.

Блоки питания выпускаются различной мощности:

• маломощные (до 10 Вт) – для питания одного-двух устройств
• средней мощности (20-30 Вт) – для питания нескольких смесителей или писсуаров
• повышенной мощности (более 30 Вт) – для питания до 10-15 приборов

При выборе блока питания необходимо учитывать суммарную потребляемую мощность всех подключаемых устройств и выбирать блок с запасом по мощности.

Количество подключаемых устройств

Важной характеристикой при проектировании объектов с большим количеством сантехники является возможность подключения нескольких приборов к одному блоку питания. Это позволяет сократить количество розеток и упростить монтаж.

Производители выпускают блоки питания, рассчитанные на различное количество подключаемых устройств:

• на одно устройство
• на два-три устройства
• на пять и более устройств (до 10-15)

При подключении нескольких приборов к одному блоку важно соблюдать полярность и не превышать максимальную токовую нагрузку.

Степень защиты от влаги и пыли

Поскольку блоки питания могут устанавливаться во влажных помещениях или в нишах, важна их защита от влаги и пыли. Степень защиты обозначается индексом IP (Ingress Protection).

Распространенные значения степени защиты:

• IP44 – защита от брызг воды, подходит для установки в сухих помещениях с возможностью случайного попадания воды
• IP55 – защита от пыли и водяных струй, рекомендуется для влажных помещений
• IP65-IP66 – полная защита от пыли и сильных водяных струй, для установки в непосредственной близости от воды

Выбор степени защиты зависит от конкретного места установки блока питания.

Типы монтажа

По способу установки блоки питания подразделяются на несколько типов.

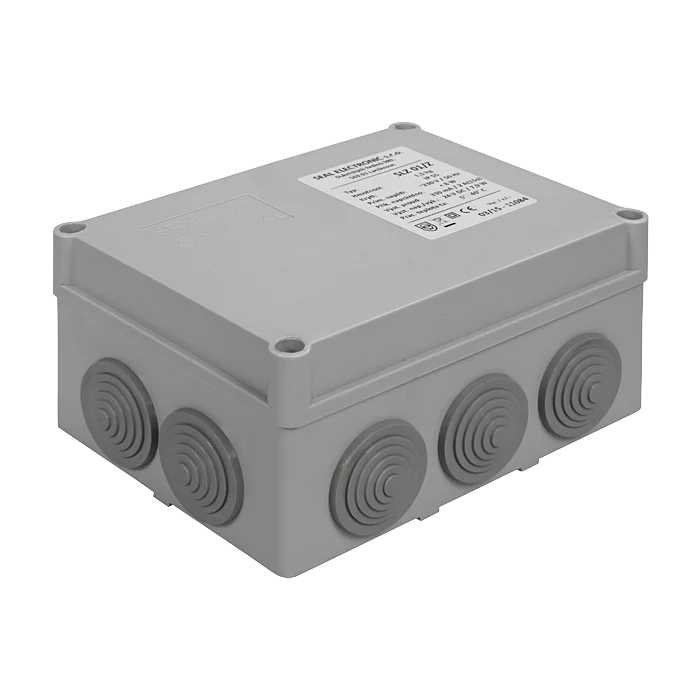

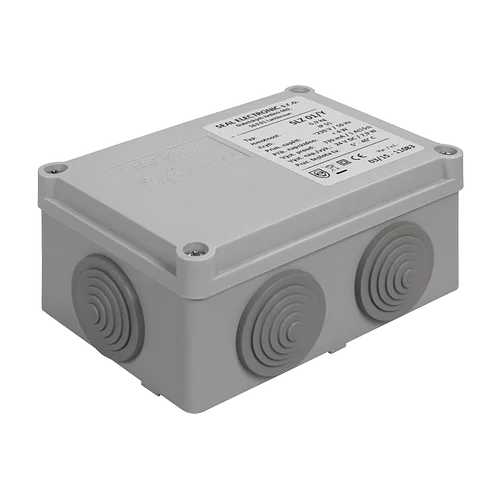

Блоки для наружного монтажа

Крепятся на стену или размещаются на полке в технических помещениях, под раковинами или в нишах. Имеют корпус с крепежными отверстиями и вводными отверстиями для кабелей.

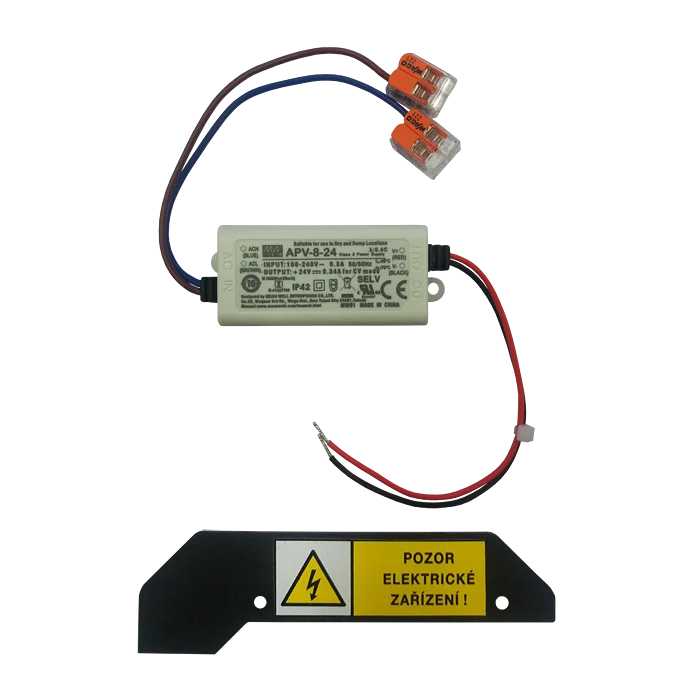

Блоки для скрытого монтажа

Предназначены для установки в монтажные коробки или ниши за подвесным унитазом или под раковиной. Позволяют полностью скрыть блок питания от глаз.

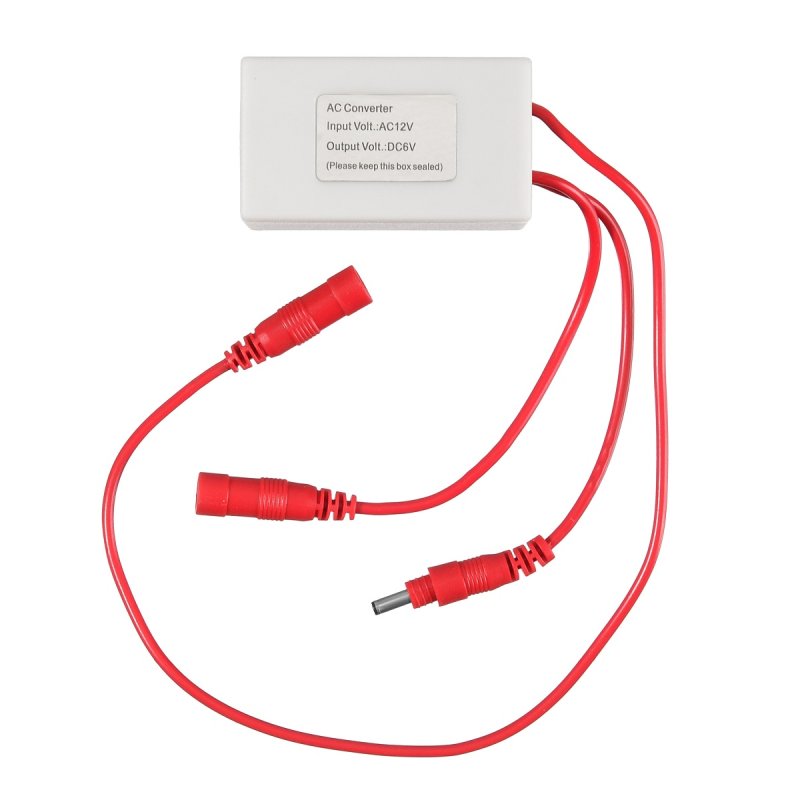

Плагин-трансформаторы

Компактные устройства, которые подключаются непосредственно к розетке. Обычно имеют небольшой корпус с вилкой и выходным кабелем. Удобны для подключения одного-двух устройств.

Требования к монтажу

Правильный монтаж блока питания обеспечивает безопасную и долговременную работу всей системы.

Основные правила

• подключение к электросети должно выполняться через устройства защиты от короткого замыкания
• монтаж должен производиться квалифицированным специалистом
• блок питания следует располагать в доступном для обслуживания месте
• необходимо обеспечить защиту от попадания воды в зависимости от класса защиты

Кабели и соединения

Для подведения напряжения питания 220 В используется медный кабель соответствующего сечения. Для распределения низкого напряжения также применяется медный кабель, сечение которого выбирается исходя из длины линии и тока нагрузки.

Фильтры на входе воды

Для обеспечения гарантийных обязательств производителя на смеситель необходимо устанавливать сетчатые фильтры на входе воды перед смесителем. Это защищает электромагнитный клапан от засорения механическими примесями.

Дополнительные функции

Современные блоки питания могут оснащаться рядом полезных функций:

• защита от перегрузок и короткого замыкания
• защита от перегрева
• светодиодная индикация наличия напряжения
• индикация неисправности
• возможность параллельного включения нескольких блоков для увеличения мощности

Преимущества использования сетевых блоков питания

Применение стационарных блоков питания имеет ряд преимуществ по сравнению с автономным питанием от батарей.

• Экономичность – отсутствие затрат на регулярную покупку и замену батареек
• Надежность – стабильное напряжение обеспечивает корректную работу электроники
• Удобство обслуживания – не требуется доступ к отсеку для батарей
• Централизованное питание – один блок может обеспечить питанием несколько приборов
• Долговечность – качественные блоки питания служат многие годы

Критерии выбора блока питания

При подборе блока питания необходимо учитывать следующие параметры:

• выходное напряжение – должно соответствовать требованиям конкретного смесителя
• мощность – должна быть достаточной для питания всех подключаемых устройств с запасом
• количество подключаемых устройств – зависит от мощности и конструкции блока
• степень защиты IP – выбирается в зависимости от места установки
• тип монтажа – наружный, скрытый или плагин-трансформатор
• наличие защит – от короткого замыкания и перегрузки
• совместимость – блок должен подходить к конкретному типу смесителя

Блоки питания являются важным компонентом автоматических сантехнических систем. Они обеспечивают стабильное электропитание сенсорных смесителей, писсуаров и других устройств с электронным управлением. Правильный выбор блока питания по напряжению, мощности, степени защиты и типу монтажа гарантирует надежную и долговременную работу оборудования, а также позволяет оптимизировать затраты при оснащении объектов с несколькими сантехническими приборами.
