Унитазы с инсталляцией

Унитазы с инсталляцией — это комплектные системы, включающие несущую раму, скрытый бачок со смывной арматурой, подвесную чашу и кнопочную панель. Все элементы системы, кроме чаши и панели, располагаются за облицовкой стены или внутри каркасной перегородки. Снаружи видны только чаша, подвешенная на крепёжных болтах рамы, и кнопочная панель в облицовке над ней.

Принцип работы системы: рама крепится к несущим конструкциям здания и принимает на себя всю нагрузку от чаши и пользователя. Бачок, встроенный в раму, наполняется через подключённую подводку холодной воды и опустошается при нажатии на кнопочную панель через смывной канал в чашу. Канализационный отвод от чаши проходит внутри облицовки к стояку.

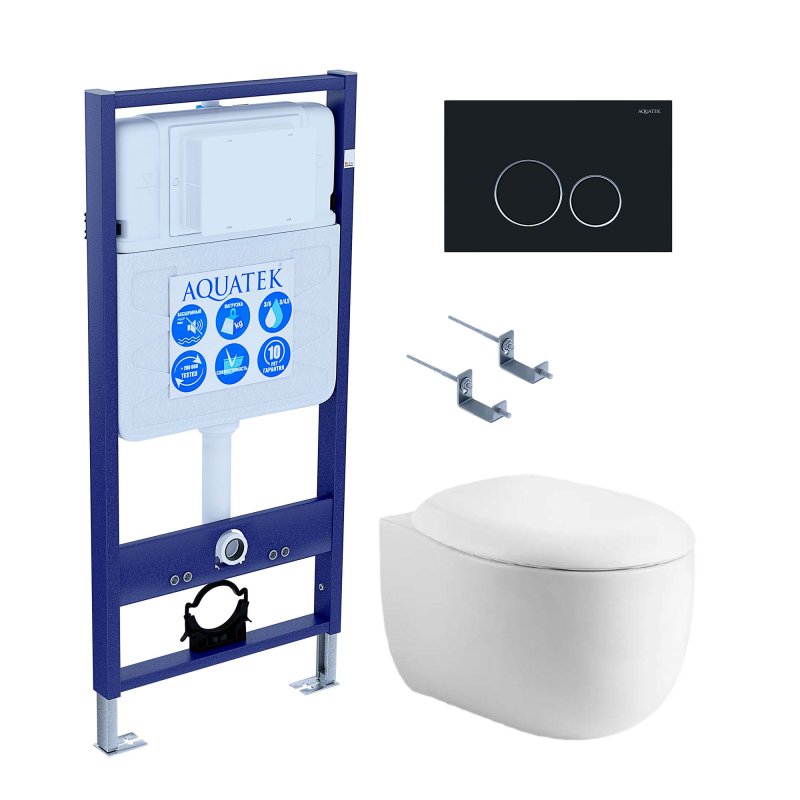

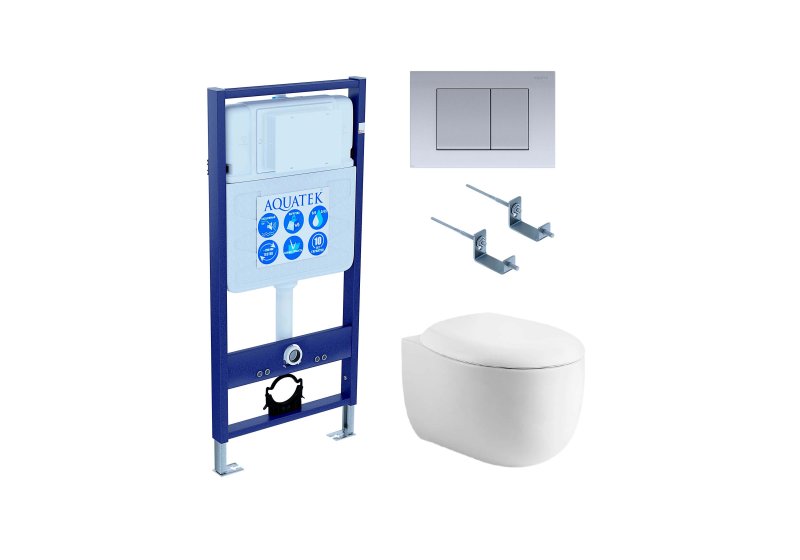

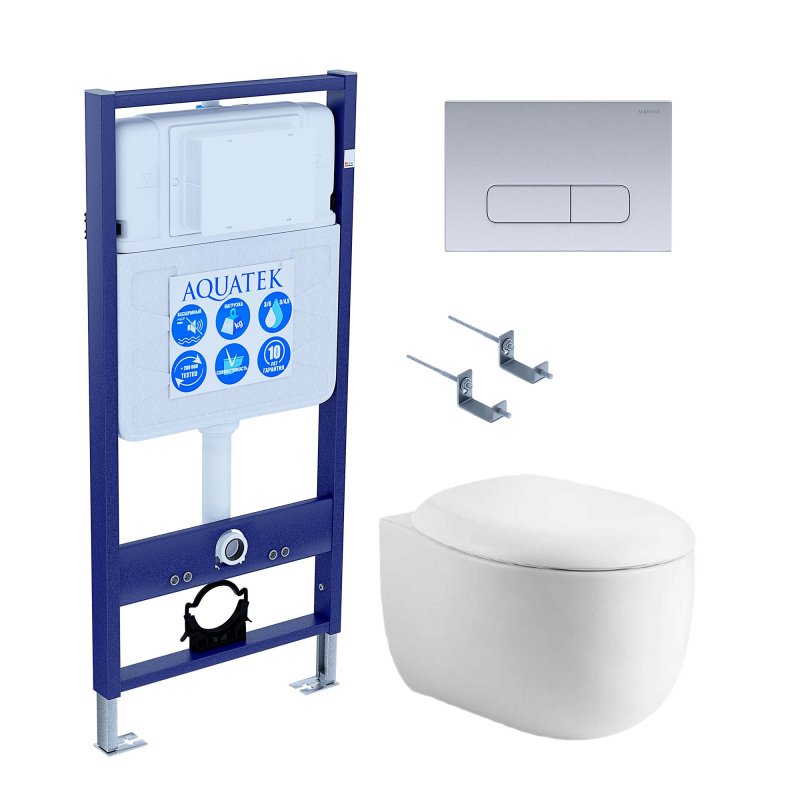

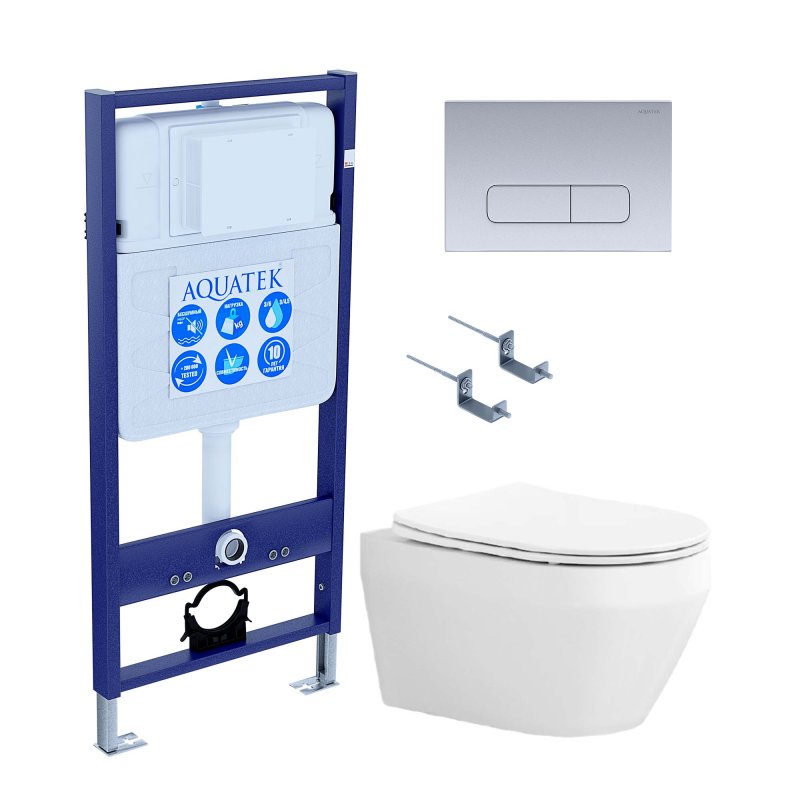

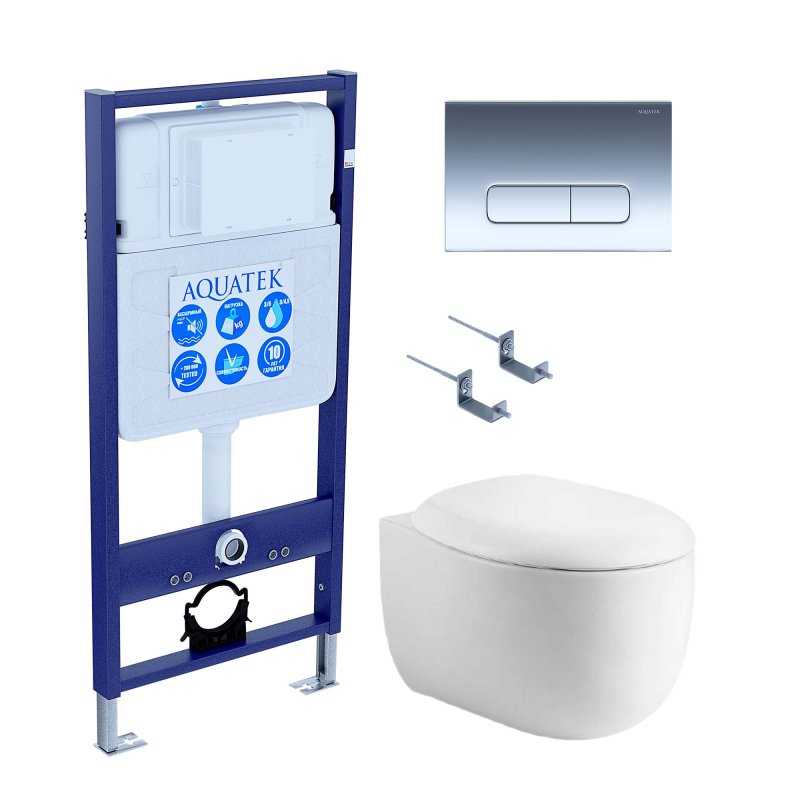

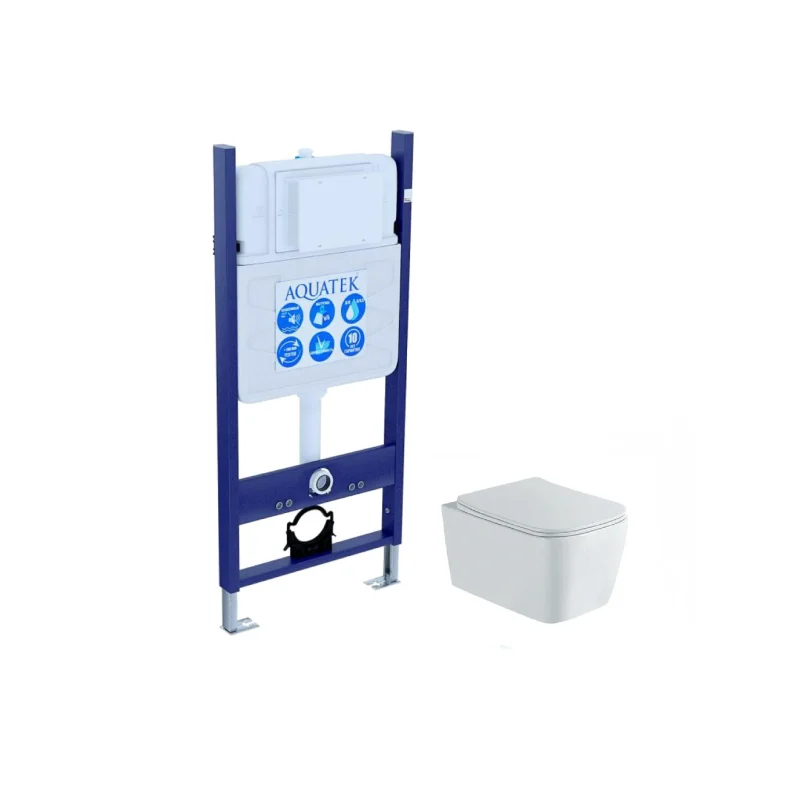

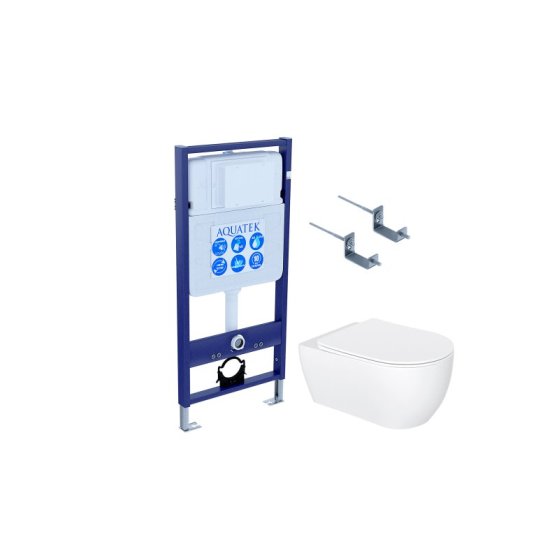

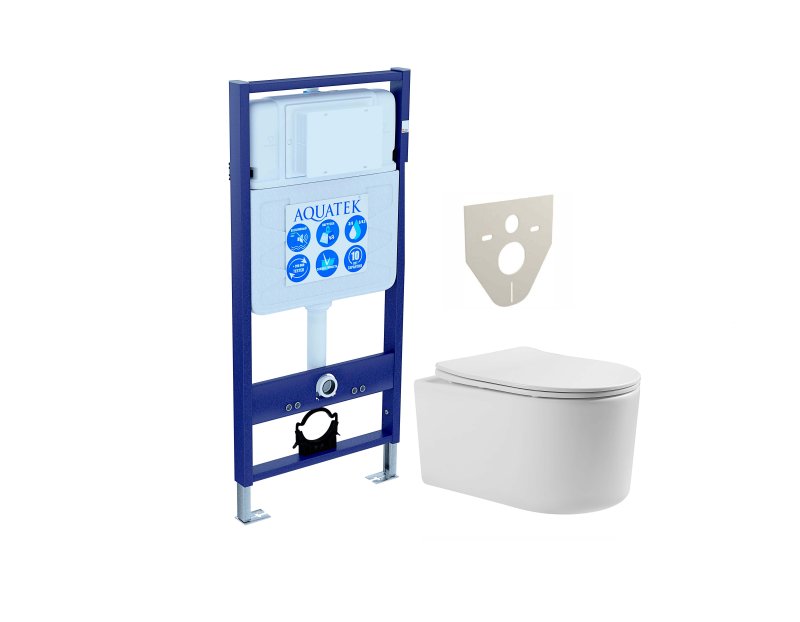

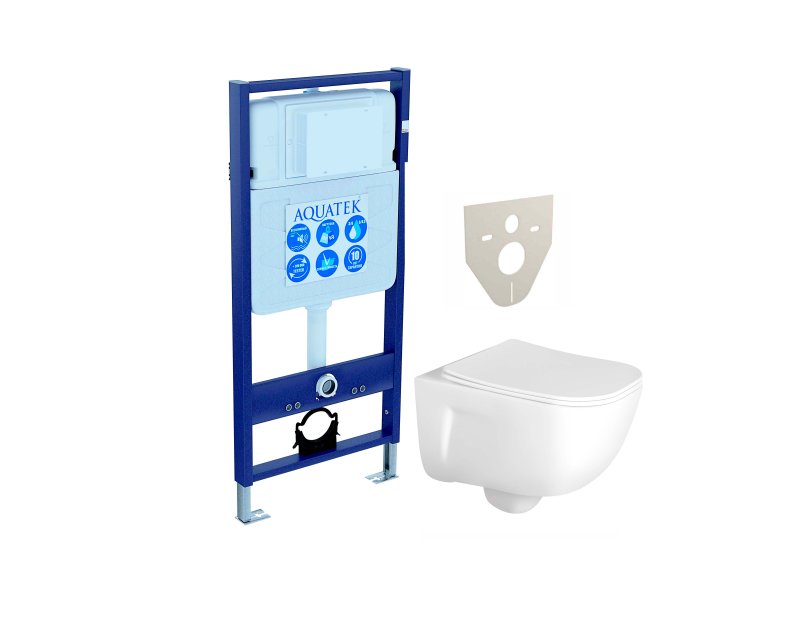

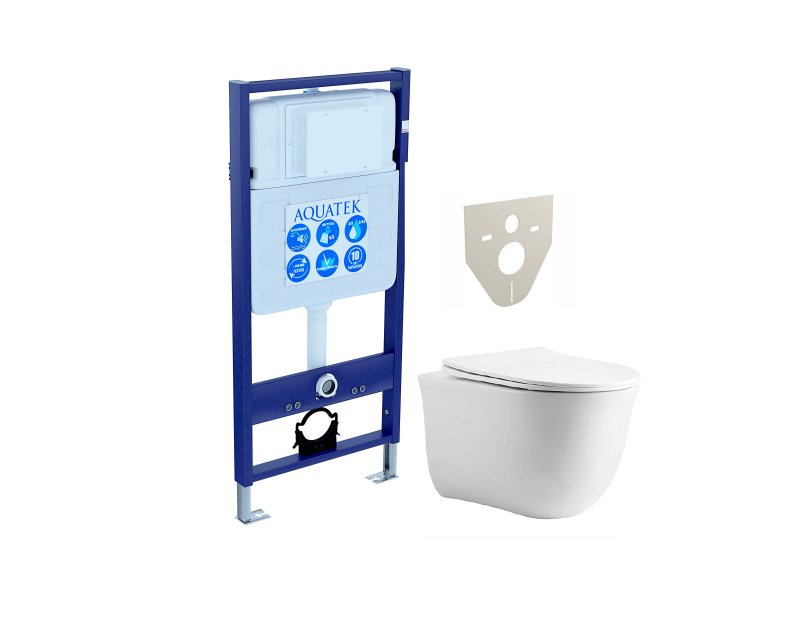

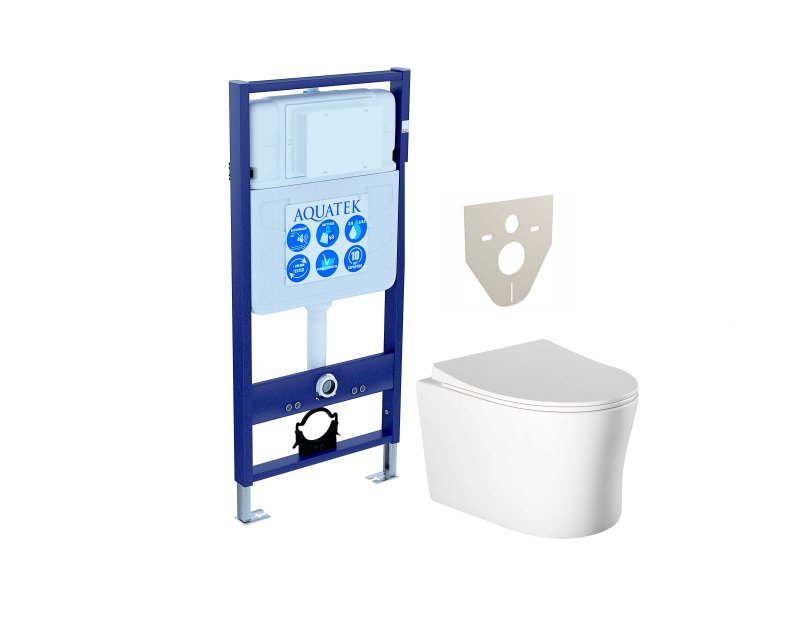

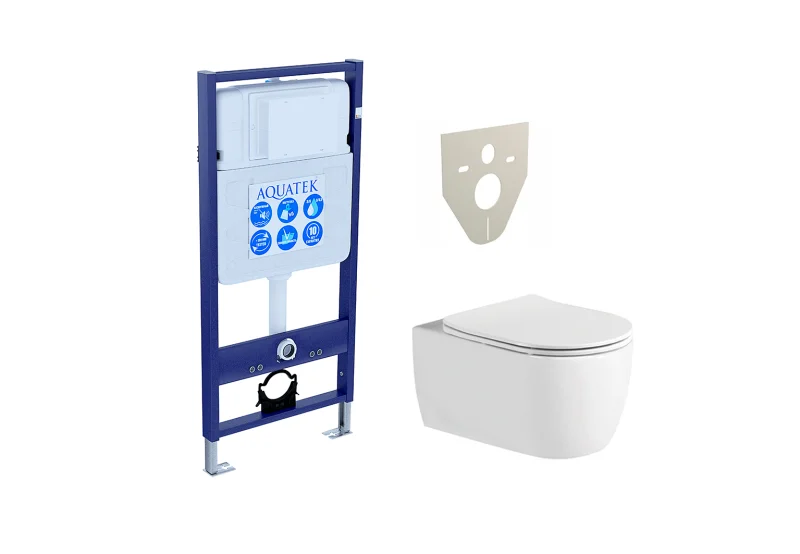

Состав комплекта унитаза с инсталляцией

Полный комплект для монтажа включает четыре основных элемента, каждый из которых подбирается отдельно или приобретается в готовой комплектации.

Инсталляционная рама — несущая металлическая конструкция с встроенным или навесным бачком. Определяет способ монтажа и максимально допустимую нагрузку на систему.

Подвесная чаша унитаза — керамический прибор, навешиваемый на крепёжные болты рамы. Подбирается по форме, конфигурации и наличию специальных покрытий в зависимости от требований объекта.

Кнопочная панель смыва — устанавливается в облицовку и активирует смыв через механическую или пневматическую передачу на арматуру бачка. Выпускается в различных материалах и конфигурациях.

Сиденье с крышкой — подбирается под конкретную модель чаши с учётом её формы и размеров.

Типы инсталляционных рам и условия их применения

Выбор типа рамы определяется конструкцией помещения и способом её крепления к несущим элементам здания.

Рамы для крепления к стене и полу

Рама фиксируется к несущей стене через верхние кронштейны и к полу через нижние регулируемые опоры. Четыре точки крепления обеспечивают жёсткость всей конструкции и её устойчивость к динамическим нагрузкам. Применяется при монтаже у капитальных стен из кирпича, бетона, газобетонных и пазогребневых блоков.

Глубина рамы — стандартно 150 мм от стены до лицевой плоскости. Это минимальная толщина фальшстены, необходимая для скрытого размещения бачка и коммуникаций.

Рамы для монтажа в каркасную перегородку

Рама встраивается в каркас перегородки из металлического профиля и является частью её несущей конструкции. Листы гипсокартона облицовки крепятся к профилям перегородки и к элементам рамы. Применяется при строительстве и реконструкции объектов, где санузлы располагаются в каркасных перегородках без капитальных стен за ними.

Угловые рамы

Устанавливаются в угол помещения и крепятся к двум смежным стенам. Применяются при нестандартных планировочных решениях, когда место для унитаза с инсталляцией расположено в углу санузла.

Скрытый бачок: конструкция и арматура

Бачок в системе унитаза с инсталляцией встроен в раму и полностью скрыт за облицовкой. Материал корпуса бачка — пластик, устойчивый к постоянному контакту с водой. Объём бачка стандартно рассчитан на двухрежимный смыв.

Арматура бачка включает впускной клапан с поплавковым механизмом, регулирующий наполнение, и выпускной клапан, управляемый от кнопочной панели. Связь между панелью и клапаном — механическая через шток или пневматическая через трубку. Пневматическая передача применяется при нестандартном расположении панели, когда прямой механический шток не обеспечивает нужной геометрии.

Доступ к арматуре бачка для обслуживания

Кнопочная панель снимается без инструментов нажатием на фиксаторы — через образовавшееся отверстие обеспечивается доступ к арматуре бачка. Замена впускного или выпускного клапана выполняется без демонтажа облицовки и чаши. Это ключевое эксплуатационное свойство систем унитаза с инсталляцией: техническое обслуживание не требует разрушения отделки помещения.

Панели смыва: материалы и конфигурации

Панель — единственный видимый элемент бачка инсталляции. Выпускается в нескольких вариантах по материалу и конфигурации.

• Пластик — стандартный вариант для объектов без специальных эстетических требований
• Нержавеющая сталь — для объектов с повышенными требованиями к вандалоустойчивости и долговечности поверхностей
• Стекло — применяется в интерьерах с повышенными эстетическими требованиями
• Панели с сенсорным управлением — активация смыва без механического нажатия, бесконтактный вариант для объектов с повышенными санитарными требованиями

Форма панели — прямоугольная горизонтальная или вертикальная — подбирается под расположение кнопки в облицовке и общую концепцию отделки санузла.

Конфигурации чаши для унитаза с инсталляцией

Подвесная чаша для системы с инсталляцией выпускается в двух основных конфигурациях по конструкции смывного канала.

Чаша с ободком имеет закрытый канал под краем, через который вода распределяется при смыве. Применяется на объектах стандартного типа.

Безободковая чаша оснащена открытыми форсунками или направленным каналом, подающим воду прямым потоком на всю внутреннюю поверхность. Закрытые полости, затрудняющие уборку, отсутствуют. Применяется на объектах с высокими санитарными требованиями и интенсивной эксплуатацией — в медицинских учреждениях, учебных заведениях, на предприятиях пищевой промышленности.

Монтаж унитаза с инсталляцией: два этапа

Монтаж системы разделён на два этапа, между которыми выполняются облицовочные работы.

Первый этап — черновой монтаж до облицовки:

• Разметка положения рамы с учётом проектной высоты установки чаши и оси канализационного отвода
• Крепление рамы к стене и полу
• Выставление крепёжных болтов на проектную высоту с учётом толщины финишного покрытия пола
• Подключение канализационного отвода к стояку
• Подключение подводки холодной воды к впускному клапану бачка
• Установка защитных заглушек на крепёжные болты и смывное отверстие на период облицовочных работ

Второй этап — чистовой монтаж после завершения облицовки:

• Навеска чаши на крепёжные болты и затяжка гаек
• Установка кнопочной панели в облицовку
• Установка сиденья
• Проверка работы системы смыва и герметичности подключений

Высота установки чаши и её регулировка

Высота крепёжных болтов регулируется в диапазоне рамы до начала облицовочных работ. Стандартная высота — 40 см от уровня чистового пола до верхнего края чаши. На объектах с требованиями доступной среды высота определяется действующими нормативами и выставляется в пределах диапазона регулировки без дополнительных решений.

После завершения облицовки изменить высоту установки без демонтажа отделки невозможно, поэтому высота фиксируется на первом этапе монтажа с точным учётом толщины финишного покрытия пола.

Подбор комплекта унитаза с инсталляцией под объект

При комплектации системы учитываются следующие параметры:

• Тип рамы — для капитальной стены, каркасной перегородки или угловая
• Конфигурация чаши — с ободком или безободковая
• Материал и форма кнопочной панели — под требования к эстетике и вандалоустойчивости объекта
• Наличие специальных покрытий чаши — антибактериального или с низкой адгезией
• Тип сиденья — стандартное, с микролифтом или со съёмным механизмом для упрощения уборки

На объектах с большим количеством санузлов рекомендуется использовать рамы и чаши одного производителя: это обеспечивает совместимость арматуры, унифицирует обслуживание и упрощает поставку запасных частей на весь срок эксплуатации объекта.
