Откидные поручни

Откидные поручни — это опорные элементы с шарнирным механизмом, позволяющим переводить поручень из рабочего горизонтального положения в убранное вертикальное и обратно без инструментов. В рабочем положении конструкция фиксируется горизонтально и воспринимает нагрузку от пользователя. В убранном положении поручень поднят вдоль стены и не занимает пространство санузла. Переключение между положениями выполняется одной рукой.

Откидные поручни применяются в санузлах общественных и коммерческих объектов, где одним прибором пользуются как маломобильные посетители, так и посетители без ограничений по подвижности. В таких помещениях постоянно зафиксированный поручень сужал бы проход и затруднял использование прибора для пользователей, которым опора не нужна. Откидная конструкция решает эту задачу без компромисса по функциональности.

Шарнирный механизм: устройство и требования к надёжности

Шарнир располагается в точке крепления к стене или к напольной стойке и обеспечивает вращение трубы в вертикальной плоскости. Угол поворота от рабочего до убранного положения составляет, как правило, 90°.

Механизм фиксации удерживает поручень в каждом из двух положений и предотвращает самопроизвольное опускание или подъём. Фиксация выполняется через пружинный щелчковый механизм или через подпружиненный штырь, входящий в отверстие в корпусе шарнира при достижении заданного угла. Надёжность фиксации в рабочем положении критична: конструкция должна удерживать нагрузку пользователя без смещения.

На объектах с высокой проходимостью шарнир совершает значительное число циклов в сутки, поэтому для таких объектов выбираются модели с металлическим шарниром — стальным или алюминиевым.

Типы по способу монтажа

По способу крепления откидные поручни делятся на настенные и напольные.

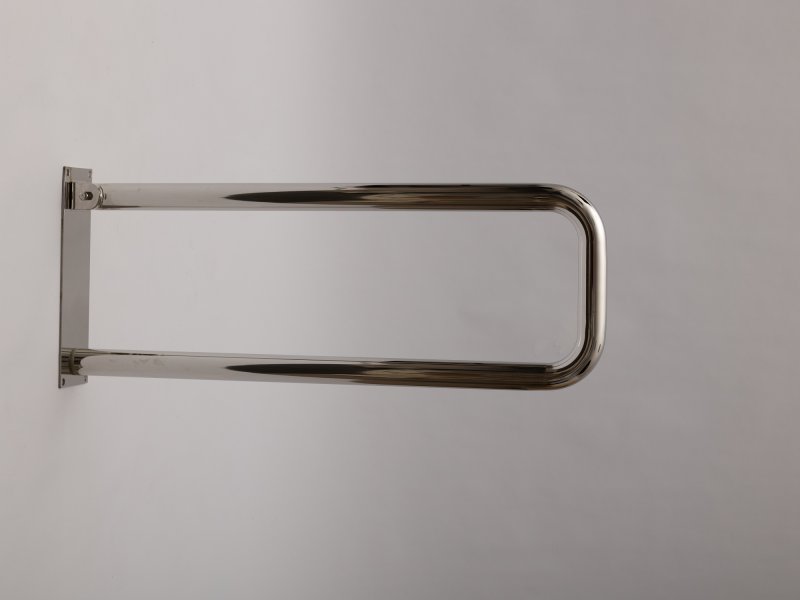

Настенные крепятся к стене через монтажный фланец. Ось шарнира располагается у стены, свободный конец трубы опускается в рабочее положение и поднимается в убранное. Нагрузка при использовании передаётся на стену через фланец. Монтаж выполняется на капитальную несущую стену или на закладной элемент в перегородке.

Напольные крепятся к полу через фланец стойки. Стойка передаёт нагрузку на пол, а не на стену. Труба шарнирно соединена со стойкой и откидывается в сторону от прибора. Применяются там, где несущая способность стены недостаточна или где стена расположена слишком далеко от прибора.

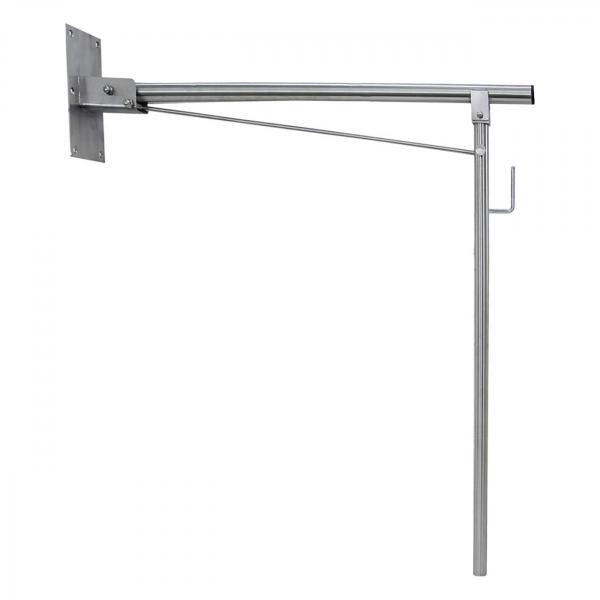

Комбинированные конструкции имеют две точки опоры — настенную и напольную. Это увеличивает жёсткость и нагрузочную способность. Применяются у унитазов на объектах с повышенными нагрузками.

Материалы и отделка поверхности

Откидные поручни выпускаются в нескольких материалах трубы и корпуса шарнира.

Нержавеющая сталь

Нержавеющая сталь обеспечивает максимальную долговечность в условиях постоянной влажности и регулярной химической обработки поверхностей. Не требует окраски, выпускается в полированном и матовом исполнении. Применяется в медицинских учреждениях, гостиницах, административных зданиях и на транспортных объектах.

Алюминий с анодированием

Алюминиевые конструкции легче стальных при сопоставимых прочностных характеристиках. Анодирование поверхности обеспечивает коррозионную стойкость и позволяет выпускать поручни в широкой палитре цветов — белый, серый, бронзовый, чёрный. Применяются на объектах, где цветовое решение должно соответствовать общей концепции отделки санузла.

Полимерное покрытие

Нейлоновое или эпоксидное покрытие поверх металлической трубы снижает теплопроводность поверхности и улучшает сцепление руки с поручнем. Поручни с полимерным покрытием не ощущаются холодными при контакте — это важно для медицинских учреждений, учреждений социального обслуживания и реабилитационных центров.

Диаметр трубы стандартно составляет 32–38 мм в соответствии с требованиями СП 59.13330 — этот диапазон обеспечивает надёжный обхват рукой.

Дополнительные функциональные элементы

Ряд моделей откидных поручней оснащается дополнительными элементами, расширяющими их функциональность.

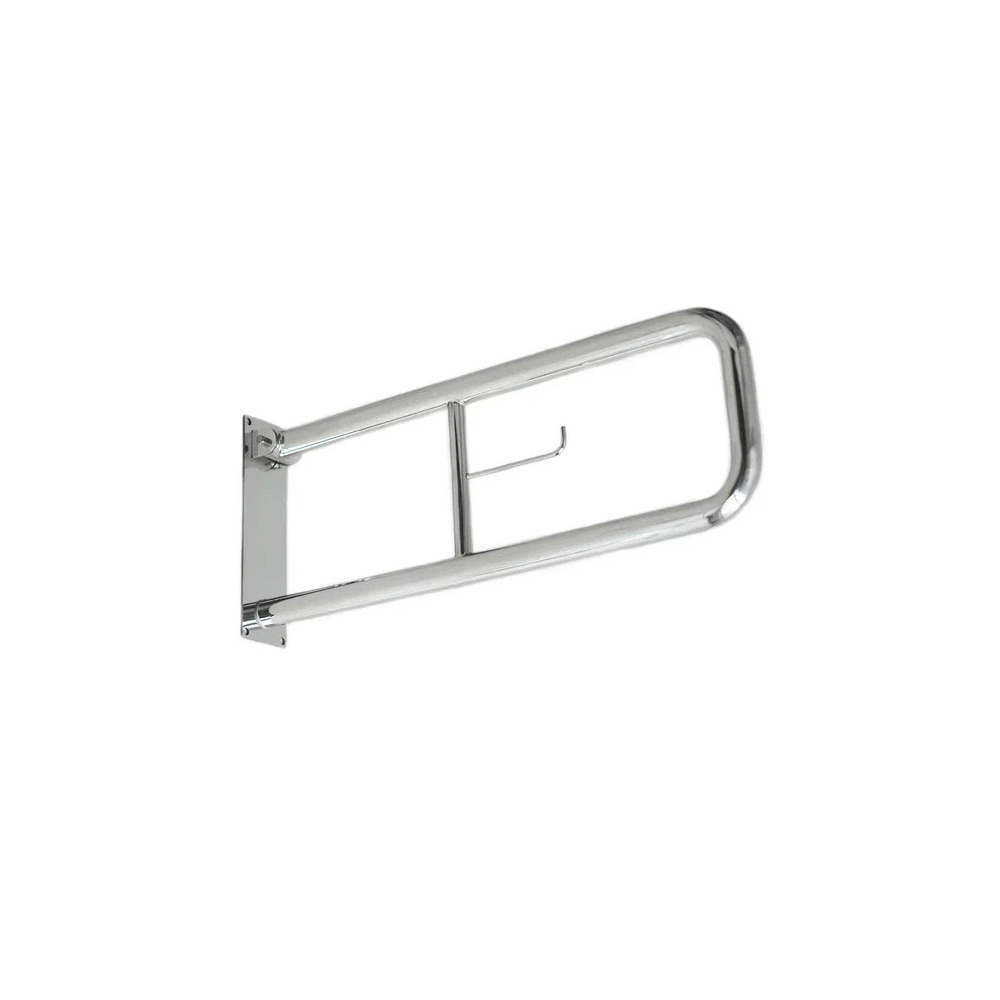

Интегрированный держатель туалетной бумаги размещается на горизонтальной трубе. Это позволяет совместить два функциональных элемента в одном изделии и сократить число точек монтажа на стене — особенно актуально в кабинках ограниченного размера.

Мягкий подлокотник — накладка из вспененного полиуретана или другого мягкого материала на горизонтальный элемент. Снижает жёсткость контакта руки при длительном использовании. Применяется в учреждениях социального обслуживания и реабилитационных центрах.

Откидное сиденье, интегрированное в конструкцию, позволяет пользователю выполнять гигиенические процедуры в положении сидя у умывальника или в душевой зоне. В убранном положении сиденье складывается вертикально вдоль стены.

Нормативные требования СП 59.13330

Требования к откидным поручням в санузлах для маломобильных групп населения установлены СП 59.13330. Ключевые параметры:

• Высота горизонтального элемента в рабочем положении — 700–750 мм от уровня чистого пола
• Диаметр трубы — 32–38 мм
• Расстояние между трубой и стеной — 45–55 мм от поверхности стены до оси трубы
• Нагрузочная способность — конструкция должна воспринимать сосредоточенную нагрузку без деформации и смещения точек крепления

Фиксация в рабочем положении должна исключать самопроизвольное складывание под нагрузкой пользователя. Это требование проверяется при приёмке объекта.

Монтаж настенных конструкций

Монтаж выполняется на финишную отделку после укладки плитки или другого покрытия стены.

Последовательность работ:

• Разметка точек крепления фланца по уровню с соблюдением нормативной высоты
• Сверление отверстий под крепёж с учётом материала стены — без удара в зоне плитки
• Установка дюбелей под расчётную нагрузку
• Крепление монтажного фланца к стене
• Установка поручня на фланец и фиксация
• Проверка работы шарнира — лёгкость хода и надёжность фиксации в обоих положениях
• Установка декоративных заглушек на крепёжные элементы
• Нагрузочный тест — проверка удержания нагрузки в рабочем положении

На стенах с каркасными перегородками монтаж выполняется исключительно через закладные элементы. Крепление дюбелями непосредственно в гипсокартон не обеспечивает необходимой нагрузочной способности.

Обслуживание в процессе эксплуатации

Поверхность трубы и корпус шарнира протираются при плановой уборке санузла. Для нержавеющей стали не применяются абразивные средства и металлические щётки. Алюминиевые поверхности с анодированием протираются мягкой влажной тканью с нейтральным моющим средством.

Шарнирный механизм периодически осматривается: проверяется лёгкость хода при переводе из положения в положение и надёжность фиксации в рабочем горизонтальном положении. При появлении тугого хода или неполной фиксации шарнир осматривается на предмет загрязнения и при необходимости смазывается.

Крепёжные болты фланца периодически подтягиваются — интенсивная эксплуатация с многократным переводом из положения в положение создаёт вибрационную нагрузку на крепёж. Откидные поручни с мягкими накладками или интегрированными сиденьями дополнительно осматриваются на предмет износа мягких элементов и при необходимости заменяются.
