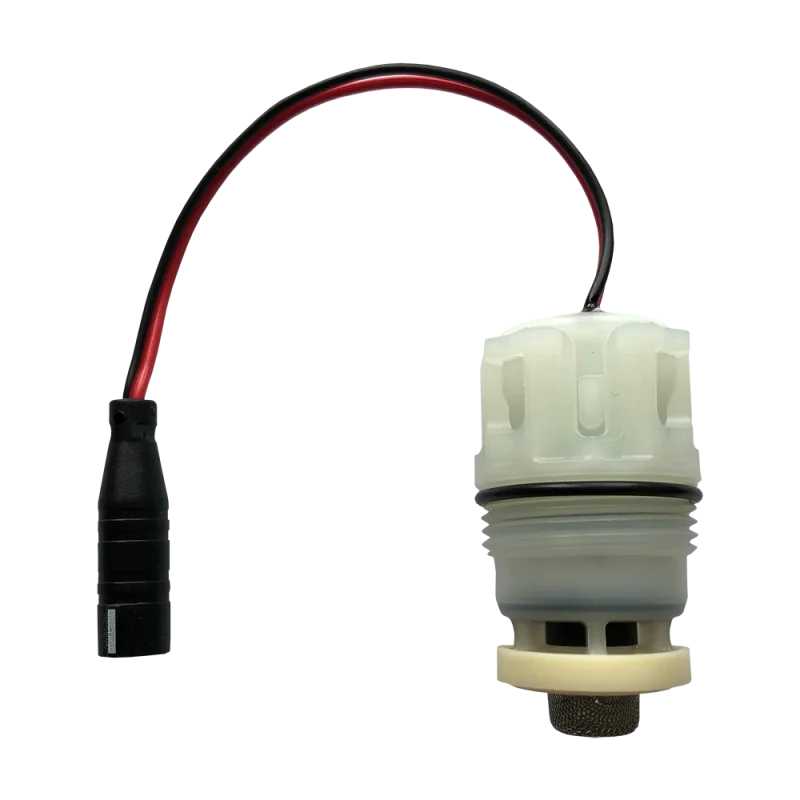

Соленоидные клапаны

Соленоидные (электромагнитные) клапаны являются ключевыми элементами автоматических систем водоснабжения, позволяя управлять потоком жидкости дистанционно без участия человека. В сантехническом оборудовании они применяются в сенсорных смесителях, писсуарах, системах дозирования и промышленных установках . Соленоидные клапаны работают по принципу электромеханического преобразования: при подаче напряжения на катушку возникает магнитное поле, которое перемещает сердечник, открывая или закрывая проходное сечение .

Устройство и основные элементы

Конструкция соленоидного клапана включает несколько обязательных узлов, от качества которых зависит надежность и долговечность работы.

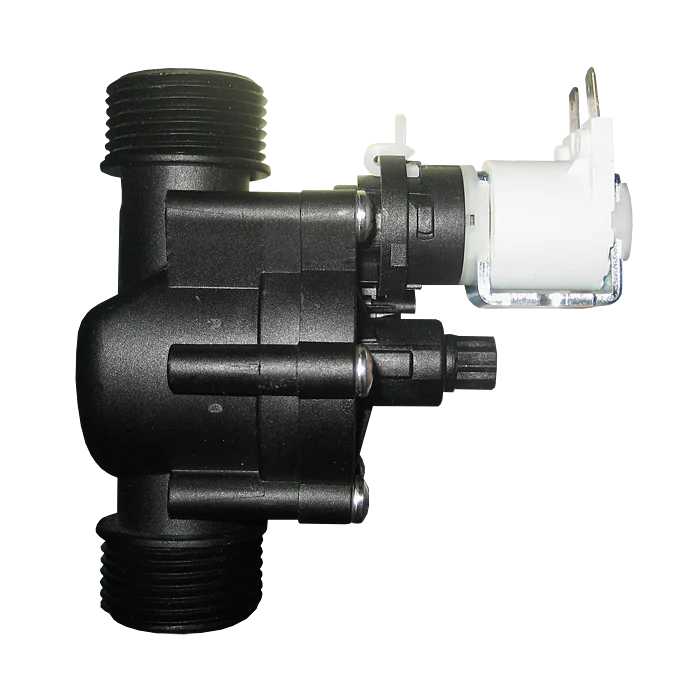

Корпус

Корпус изготавливается из материалов, устойчивых к коррозии и рабочей среде. Наиболее распространены:

• Латунь – для работы с водой и неагрессивными средами
• Нержавеющая сталь – для агрессивных сред и пищевых производств
• Пластик – для бюджетных решений и низких давлений

Корпус имеет входной и выходной патрубки с резьбой для подключения к трубопроводу, а также внутреннюю полость, в которой размещены запорные элементы .

Соленоидная катушка

Катушка представляет собой обмотку из медного провода, помещенную в герметичный корпус. При подаче электрического тока вокруг катушки возникает электромагнитное поле, которое втягивает или выталкивает сердечник. Основные параметры катушек:

• напряжение питания – постоянное (12В, 24В) или переменное (110В, 220В)
• степень защиты – обычно IP65 для влажных помещений
• потребляемая мощность – зависит от типа и размера клапана

Сердечник и запорный элемент

Сердечник из магнитного материала соединен с мембраной или поршнем, которые непосредственно перекрывают поток. В исходном положении сердечник удерживается пружиной. При подаче напряжения сердечник втягивается в соленоид, преодолевая усилие пружины .

Принцип работы

Работа соленоидного клапана основана на создании электромагнитного поля и его воздействии на подвижный сердечник.

Прямое действие

В клапанах прямого действия сердечник напрямую соединен с запорным элементом. При подаче напряжения сердечник поднимается, открывая проходное отверстие. После снятия напряжения пружина возвращает сердечник в исходное положение, перекрывая поток. Такие клапаны могут работать при нулевом перепаде давления .

Непрямое действие

Клапаны непрямого действия (пилотные) используют энергию самой среды. В них есть небольшое пилотное отверстие, которое открывается соленоидом. Когда пилот открыт, давление над мембраной выравнивается с давлением за мембраной, и основной поток открывается под действием давления среды. Такая схема позволяет управлять большими потоками с малыми энергозатратами .

Типы соленоидных клапанов

По положению запорного элемента при отсутствии напряжения различают два основных типа.

Нормально закрытые

В нормальном (обесточенном) положении проходное отверстие закрыто. Подача напряжения открывает клапан, вода начинает течь. При снятии напряжения клапан автоматически закрывается. Это наиболее распространенный тип для автоматических смесителей, где вода должна подаваться только при наличии пользователя .

Нормально открытые

В обесточенном положении клапан открыт, вода проходит свободно. При подаче напряжения он закрывается. Такие клапаны применяются в системах, где требуется постоянный поток, перекрываемый только в определенных ситуациях, или где необходимо обеспечить аварийный проток при отключении электроэнергии .

Применение в сантехнике

Соленоидные клапаны широко используются в различных системах автоматического водоснабжения.

Сенсорные смесители

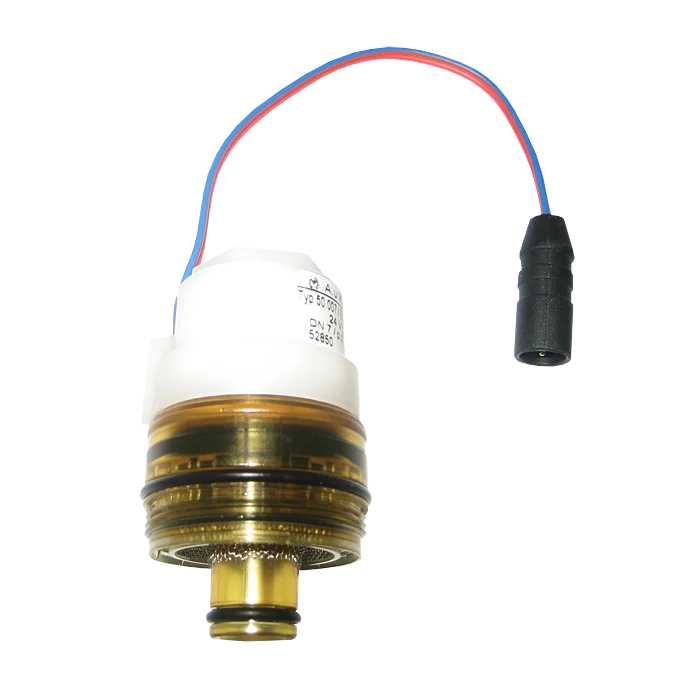

В бесконтактных смесителях клапан открывается при срабатывании инфракрасного датчика и закрывается после того, как руки убраны. Электронный блок управления подает напряжение на катушку, сердечник поднимается, и вода течет . Такие системы позволяют экономить воду и повышают гигиеничность.

Писсуары с автоматическим смывом

Клапан открывается на заданное время после того, как человек отошел от писсуара, обеспечивая дозированный смыв. Раз в сутки может выполняться санитарная промывка для предотвращения застоя воды .

Системы дозирования и автоматического полива

В промышленных и бытовых системах клапаны управляются по таймеру или сигналам датчиков, обеспечивая подачу строго заданного количества воды .

Бытовая техника

Стиральные и посудомоечные машины, кофемашины, автоматы газированной воды оснащаются соленоидными клапанами для набора и слива воды .

Параметры выбора

При подборе соленоидного клапана для конкретной задачи учитываются следующие характеристики.

• Тип клапана: нормально закрытый или нормально открытый в зависимости от требуемого режима работы
• Присоединительная резьба: должна соответствовать трубопроводу (обычно G 1/2", G 3/8")
• Диаметр проходного отверстия (условный проход): определяет пропускную способность
• Рабочее давление: диапазон давлений, при которых клапан работает корректно
• Материал корпуса и уплотнений: выбирается исходя из состава и температуры рабочей среды
• Напряжение питания: 12/24 В постоянного тока или 110/220 В переменного тока
• Температура рабочей среды: должна соответствовать условиям эксплуатации

Особенности монтажа и обслуживания

Правильная установка обеспечивает длительную и надежную работу соленоидного клапана.

Фильтр грубой очистки

Наличие фильтра перед клапаном обязательно, особенно для пилотных моделей. Механические примеси могут засорить пилотное отверстие или повредить мембрану, что приведет к некорректной работе или протечкам .

Обратный клапан

В системах с горячей и холодной водой перед смесителем устанавливаются обратные клапаны для предотвращения обратного перетока и смешивания воды в неположенном направлении .

Расположение

Клапан должен устанавливаться в соответствии со стрелкой направления потока на корпусе. Для пилотных клапанов важно соблюдать горизонтальное или вертикальное положение, указанное в инструкции.

Очистка при засорении

Если клапан перестал закрываться, причиной часто является загрязнение мембраны. Достаточно разобрать клапан, промыть мембрану и проверить состояние фильтра .

Эксплуатация в различных условиях

Соленоидные клапаны могут работать с разными средами, включая воду, воздух, масла, инертные газы и пар . Для каждой среды подбираются соответствующие материалы уплотнений и корпуса.

В системах отопления и водоснабжения клапаны используются для автоматического регулирования потоков . В холодильных установках применяются специальные модификации для хладагентов .

Источники питания

Питание соленоидных клапанов может осуществляться от батареек (в автономных сенсорных смесителях) или от сети через трансформатор. Благодаря низкому энергопотреблению, батарейного питания хватает на несколько месяцев даже при интенсивном использовании .

При питании от сети используются понижающие трансформаторы, обеспечивающие безопасное низкое напряжение на катушке .

Соленоидные клапаны являются надежными и эффективными устройствами для автоматического управления потоками воды в современных сантехнических системах. Правильный выбор типа клапана, материалов корпуса и уплотнений, а также соблюдение правил монтажа и эксплуатации обеспечивают длительный срок службы и бесперебойную работу оборудования. Применение таких клапанов в сенсорных смесителях, системах дозирования и автоматического полива позволяет существенно экономить воду и повышать уровень комфорта и гигиены.
