Устройства смыва чаши генуя

Чаша генуя, также называемая напольным или турецким унитазом, — это сантехнический прибор, утопленный в пол и рассчитанный на использование в положении на корточках. Применяется в общественных уборных, железнодорожных вагонах, казармах, тюрьмах, школах и общежитиях. Конструкция прибора обеспечивает минимальный контакт пользователя с его поверхностями, что делает чашу генуя одним из наиболее гигиеничных санитарных приборов для мест с высокой проходимостью.

Устройства смыва чаши генуя — краны прямого действия, подающие воду из водопровода непосредственно в прибор при активации. Накопительный бачок при таком способе смыва не применяется: вода поступает напрямую через клапан, что обеспечивает мгновенную готовность к следующему смыву.

Как работает кран прямого действия на чаше генуя

Клапан прямого действия открывается при активации, пропускает через себя воду из водопровода в течение заданного времени и закрывается. Объём смыва определяется давлением в сети и временем открытия клапана. Оба параметра устанавливаются при монтаже и остаются фиксированными в процессе эксплуатации — пользователь не может изменить объём смыва.

Для стабильной работы клапана необходимо постоянное давление в подводящей трубе. На объектах с колебаниями давления перед устройством устанавливается редуктор. Перед каждым клапаном монтируется сетчатый фильтр-грязевик, защищающий механизм от загрязнений из трубопровода.

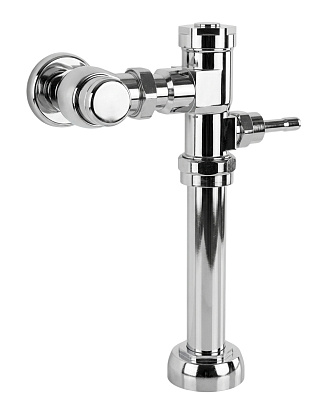

Порционно-нажимной смыв: механика и область применения

Порционно-нажимной кран — наиболее распространённый тип устройства смыва чаши генуя на объектах без электропроводки в зоне санузла. Пользователь нажимает на кнопку рукой, клапан открывается, отмеряет фиксированную порцию воды и закрывается автоматически. Удерживать кнопку не нужно. Конструкция полностью механическая.

Объём порции регулируется настроечным винтом при монтаже. Кнопка выпускается в нескольких исполнениях по материалу — хромированная латунь, нержавеющая сталь — под требования конкретного объекта по вандалоустойчивости.

Где применяется порционно-нажимной смыв

• Железнодорожные вагоны и транспортные объекты
• Производственные предприятия
• Учебные заведения и общежития
• Казармы и режимные объекты без электропроводки в зоне санузла

Педальный смыв: активация без участия рук

Педальный кран открывается нажатием ногой на педаль, расположенную на полу рядом с прибором. Механическая передача между педалью и клапаном открывает подачу воды на время нажатия. После отпускания педали клапан закрывается. Электропитание не требуется.

Педальный смыв особенно органичен для чаши генуя: пользователь уже находится в положении на корточках и активирует смыв ногой без изменения позы. Контакт рук с поверхностями прибора и управляющими элементами полностью исключён, что соответствует концепции минимального контакта, заложенной в конструкцию чаши генуя.

Педальные устройства смыва чаши генуя востребованы на объектах с повышенными санитарными требованиями — в медицинских учреждениях, на предприятиях пищевой и фармацевтической промышленности, на объектах с повышенными требованиями санэпидконтроля.

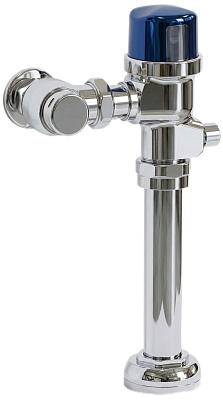

Сенсорный смыв: автоматическая активация

Сенсорное устройство смыва чаши генуя — электромагнитный клапан с датчиком присутствия. Датчик фиксирует появление пользователя и его уход. После ухода клапан открывается на заданное время, пропускает фиксированный объём воды и закрывается. Пользователь не совершает никаких действий для активации смыва.

Сенсорный смыв обеспечивает наиболее полное соответствие гигиенической концепции чаши генуя: контакт с прибором и его элементами управления отсутствует полностью.

Датчики присутствия: инфракрасный и радарный

Инфракрасный датчик излучает луч и фиксирует его отражение от пользователя. При прекращении отражения датчик подаёт сигнал на открытие клапана. Дальность обнаружения регулируется при монтаже. Наиболее распространённый тип для устройств смыва чаши генуя.

Радарный датчик, также называемый микроволновым, обнаруживает движение на основе микроволнового излучения. Менее чувствителен к загрязнению линзы, чем инфракрасный. Радарный смыв применяется в помещениях с повышенной запылённостью или интенсивным паром — условиях, характерных для ряда объектов, где используется чаша генуя.

Электропитание сенсорного устройства

Сенсорное устройство требует питания для работы датчика и электромагнитного клапана. Доступны два варианта подключения.

Питание от батареек — автономный вариант без подключения к электросети. Ресурс элементов питания составляет от одного до трёх лет в зависимости от интенсивности эксплуатации. Замена выполняется через сервисный отсек без демонтажа устройства. Оптимален для объектов реконструкции и помещений без готовой электроразводки.

Питание от сети 220 В — стационарный вариант для объектов с электроразводкой в зоне санузла. Электропроводка прокладывается до финишной отделки помещения.

Монтаж и первичная настройка

Устройство смыва чаши генуя монтируется на стену над прибором и подключается к подводке холодной воды через угловой вентиль. Подача воды в прибор осуществляется через смывной патрубок. Перед клапаном устанавливается фильтр-грязевик, на объектах с нестабильным давлением — редуктор.

После монтажа выполняется настройка объёма смыва через регулировочный элемент клапана. У сенсорного устройства дополнительно настраиваются дальность датчика и задержка между уходом пользователя и активацией клапана — стандартное значение задержки составляет 3–5 секунд.

Обслуживание в процессе эксплуатации

Фильтр-грязевик на входе клапана периодически осматривается и очищается. На объектах с жёсткой водой периодичность очистки увеличивается — известковые отложения засоряют сетку быстрее.

У порционно-нажимных и педальных устройств контролируется состояние уплотнительных элементов клапана. Капель после завершения смыва указывает на износ уплотнений. Замена уплотнений выполняется без демонтажа всего устройства.

У сенсорных устройств с батарейным питанием своевременно заменяются элементы питания. Линза датчика присутствия периодически протирается мягкой влажной тканью — загрязнение линзы снижает точность обнаружения пользователя и может приводить к пропускам смыва или ложным срабатываниям. На объектах с интенсивным паром или пылью очистка линзы выполняется чаще.
