Сенсоры

Автоматические (бесконтактные) смесители становятся все более востребованными в местах общего пользования, медицинских учреждениях и современном жилье. Ключевым элементом, обеспечивающим их работу, являются сенсоры – устройства, которые обнаруживают присутствие пользователя и подают сигнал на открытие воды. Сенсоры для смесителей различаются по принципу действия, дальности срабатывания, способу монтажа и требованиям к питанию. Понимание этих различий позволяет правильно подобрать оборудование под конкретные условия эксплуатации.

Типы сенсоров по принципу действия

В автоматических смесителях используются несколько типов датчиков, каждый из которых имеет свои особенности и область применения.

Инфракрасные активные сенсоры

Наиболее распространенный тип. Принцип работы основан на излучении инфракрасного луча (обычно невидимого для глаза) и приеме его отражения от объекта. В состав входят:

• излучающий светодиод (обычно инфракрасный)
• фотоприемник (фотодиод или фототранзистор)
• линза или оптическая система для фокусировки луча

Излучатель непрерывно генерирует импульсы. Когда руки или другой объект попадают в зону действия, луч отражается, попадает на приемник, и электроника дает команду на открытие клапана. Дальность срабатывания обычно регулируется от нескольких сантиметров до 20-30 сантиметров . Преимущества: низкое энергопотребление, компактность, возможность точной настройки зоны. Недостатки: чувствительность к загрязнению линзы, возможные ложные срабатывания на блестящие поверхности или пар.

Емкостные сенсоры

Работают по принципу измерения емкости электрического поля. Датчик создает вокруг себя электрическое поле, и когда в это поле попадает объект (например, рука), емкость меняется, что регистрируется электроникой. Емкостные сенсоры не требуют оптической системы, поэтому менее чувствительны к загрязнениям. Они часто используются в смесителях с функцией включения касанием (touch) – достаточно дотронуться до любого места корпуса, и вода включится. Преимущества: надежность в условиях загрязнения, возможность бесконтактного и контактного управления. Недостатки: более сложная настройка, чувствительность к влажности.

Ультразвуковые сенсоры

Используют принцип эхолокации: излучается ультразвуковой сигнал, и по времени его возврата определяется наличие объекта. Такие сенсоры не зависят от цвета и прозрачности объекта, но более сложны и дороги, поэтому в смесителях применяются реже, в основном в специализированных медицинских или лабораторных моделях.

Компоненты сенсорной системы

Сенсор сам по себе – только часть системы. Для полноценной работы автоматического смесителя необходимы дополнительные элементы.

Электронный блок управления

Получает сигнал от сенсора, обрабатывает его по заданному алгоритму и управляет исполнительным механизмом. В блоке хранятся настройки:

• чувствительность (порог срабатывания)
• время задержки выключения (сколько секунд вода течет после того, как объект убран)
• режимы работы (гигиеническая промывка, очистка)

Блок может быть встроен в корпус смесителя или выполнен отдельно и установлен под раковиной.

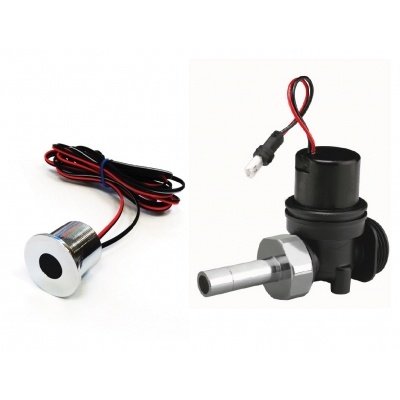

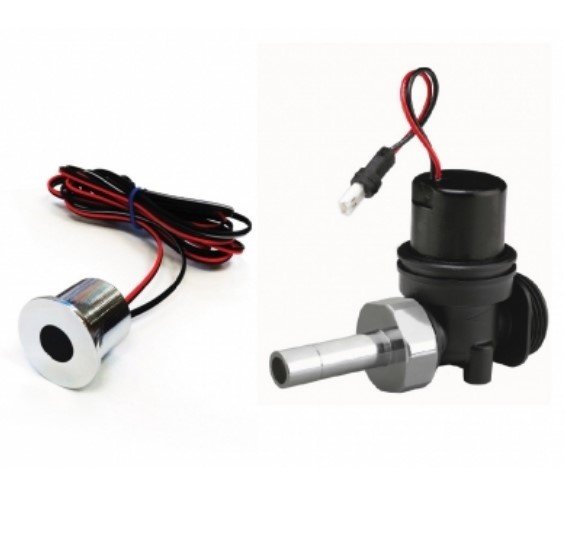

Электромагнитный клапан (соленоид)

Исполнительный механизм, который физически открывает и закрывает воду. Получает команду от электронного блока и срабатывает, поднимая мембрану или сердечник. Качество клапана определяет надежность работы – он должен быть быстродействующим и устойчивым к перепадам давления.

Источник питания

Сенсорная электроника требует электропитания. Оно может быть организовано несколькими способами:

• От батареек: чаще всего используются литиевые элементы или пальчиковые батарейки. Отсек для батарей обычно выносится под раковину. Срок службы одного комплекта может составлять несколько лет благодаря низкому энергопотреблению современных сенсоров.
• От сети через адаптер: подключается к розетке 220 В, преобразует напряжение в низкое (обычно 6-12 В). Требует наличия розетки или скрытой проводки.
• От гидрогенератора: некоторые модели оснащаются микротурбиной, которая вырабатывает электричество от потока воды. Это полностью автономное решение, не требующее ни батарей, ни сети.

Параметры настройки сенсоров

Для корректной работы автоматического смесителя важна правильная настройка сенсора под конкретные условия.

Дальность срабатывания

Регулируется в зависимости от глубины раковины и типичного положения рук пользователя. Слишком большая дальность может привести к ложным срабатываниям, когда человек просто проходит мимо. Слишком маленькая – затруднит использование. Диапазон регулировки обычно составляет от 5 до 30 сантиметров.

Время задержки выключения

После того как руки убраны, вода может отключаться не мгновенно, а с небольшой задержкой (обычно 1-3 секунды). Это предотвращает отключение при быстрых движениях. Некоторые модели позволяют увеличить задержку до нескольких десятков секунд для набора воды в емкость.

Защита от ложных срабатываний

Современные сенсоры имеют алгоритмы, исключающие срабатывание на неподвижные предметы (например, оставленную на раковине губку) или на резкие изменения освещения. Интеллектуальная электронная обработка сигнала позволяет отличать руки от посторонних объектов.

Монтаж и интеграция сенсоров

Сенсоры могут быть встроены в корпус смесителя на заводе или устанавливаться дополнительно (в виде накладных модулей). В зависимости от конструкции различают:

• Встраиваемые сенсоры: интегрированы в корпус, составляют единое целое со смесителем. Это наиболее распространенный вариант для заводских автоматических смесителей.
• Накладные сенсоры: отдельные модули, которые можно установить на существующий смеситель для придания ему функций бесконтактного управления. Они крепятся на излив или основание и подключаются к электромагнитному клапану, который врезается в подводку воды.

При монтаже важно обеспечить герметичность всех соединений и правильное направление сенсора (обычно вниз или немного вперед). Для накладных моделей требуется точное совмещение с осью излива.

Критерии выбора сенсоров для смесителей

При подборе сенсорного оборудования следует учитывать несколько факторов.

• Тип сенсора: инфракрасный подходит для большинства стандартных применений, емкостной – для условий повышенной влажности и загрязнения, ультразвуковой – для специальных задач.
• Материал и защита: сенсор должен быть защищен от влаги и брызг, обычно степень защиты IP65 или выше.
• Дальность и регулировка: возможность настройки под конкретную раковину.
• Питание: выбор между батарейным, сетевым или гидрогенераторным вариантом в зависимости от доступности розеток и удобства обслуживания.
• Наличие дополнительных функций: автоматическая промывка, термическая дезинфекция, режим очистки.
• Совместимость: для накладных сенсоров важно, чтобы они подходили по диаметру к изливу существующего смесителя и чтобы клапан соответствовал параметрам водопровода.

Обслуживание и уход

Сенсорная система требует регулярного, но несложного ухода.

• Очистка линзы (для инфракрасных сенсоров) от загрязнений и известкового налета мягкой тканью.
• Проверка состояния батарей или источника питания.
• Периодическая промывка фильтров на входе в смеситель для предотвращения засорения клапана.
• При появлении ложных срабатываний или отказов – проверка настроек и, при необходимости, очистка линзы.

Сенсоры для смесителей – это высокотехнологичные компоненты, превращающие обычный кран в интеллектуальное устройство. Правильный выбор типа сенсора, его настройка и качественный монтаж обеспечивают надежную, гигиеничную и экономичную работу автоматического смесителя в любых условиях. При подборе необходимо учитывать не только тип датчика, но и систему питания, дополнительные функции и совместимость с остальными элементами смесителя.
